电气火灾:日本COSMOS的CAN熱くん,使用气味报警器对配电盘端子的异常发热进行监控

配电盘等电气设备,由于接续部的异常发热等原因,常常会引起火灾事故。

这主要是由于接线端子等的松缓,造成电阻增大,从而端子被加热所引起。而在这种情况下,由于电流值没有发生变化,漏电保护器等装置无法起到作用。因此,往往需要采取其他的管理手段进行预防。例如:

  1. 定期巡检。巡检人员使用红外测温仪等对配电盘等设备的接续部、螺丝等容易发热的位置进行温度测量。
  2. 定期维护。利用停产整修等时机,在设备断电后,对接续部位的螺丝等进行紧固。
  3. 自动巡检。最近,也有通过巡检机器人进行自动温度监控的方法。

然而,既要做到无遗漏,又要可操作可执行,成本上还要可接受,无论是人工巡检还是机器的自动巡检,都还是有一定的局限性。

今天和大家讨论的这款产品,在及时发现接线端子等异常发热方面,个人觉得还是比较有特色。

COSMOS公司的异常发热监视系统:CAN熱くん

之所以说该产品比较有特色,不是说采用了新技术、高科技,而是其将传统的气体探测器,用在对于电源接线端子异常发热的早期发现上。但与传统的温感、烟感探测器不同,无需实际发生起火事故,便会发出警报。

基本上,该系统由气味感知报警器和热感单元构成。

当安装有热感单元的电源端子接续部的温度上升到一定程度时,热感单元将会释放出某种带有气味的物质,这时,气味感知报警器就会被触发,从而引发报警。

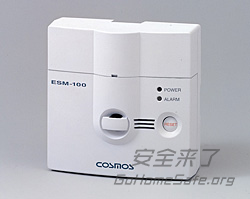

气味报警器

上图即气味报警器,内置某种气味传感器。当探测到热感单元释放的气味物质后,随即发生报警。

并且,该报警可以通过有线、无线等方式进行信号的传输,与中央控制器相连接,做到集中监视。

气味传感器的原理

气味传感器的原理也非常简单:当传感器的表面附着有特定气味的分子时,导电程度升高,电阻值下降;而这种电阻的变化,立即会被电桥电路所检测到,从而触发报警。

气味报警器的规格

  • 型号:ESM-100/NC-80/NC-100/NC-120
  • 电源:AC100~240V 50/60Hz
  • 功率:3W
  • 警报方式:红色LED报警灯、蜂鸣器
  • 报警触发温度:80、100、120℃
  • 大小重量:W96×H96×D41mm/大约150g

热感单元

上图的3个小圆盘,就是热感单元,或者说热感模块。铜制,中空,呈圆盘状(φ15×7mm)。内部封装有大约0.5ml的带有气味的液体。封口采用熔点较低的焊接材料。

根据材料的熔解温度不同,可以将热感单元的动作温度分别设置为:80℃、100℃、120℃。当热感单元的温度达到设定温度时,封口材料熔解,从而使内部的液体气化后,释放出来。

热感单元的规格

  • 型号:NC-80(设定温度80℃)绿色、NC-100(设定温度100℃)黄色、NC-120(设定温度120℃)红色
  • 大小:Ø15×H7mm
  • 质量:大约5g
  • 安装方法:采用两面胶安装或者采用专用的安装配件
  • 气味液体的成分:采用对人体无害、没有火灾风险的液体成分

CAN熱くん的主要特点

  • 可以用相对较低的成本,对配电盘等电气设备的异常发热进行监控。
  • 在实际发生起火事故前,发出警报。
  • 可以连续地进行监控。
  • 对于原本分散于各处的电气设备,可以做到集中监控。

安装示例

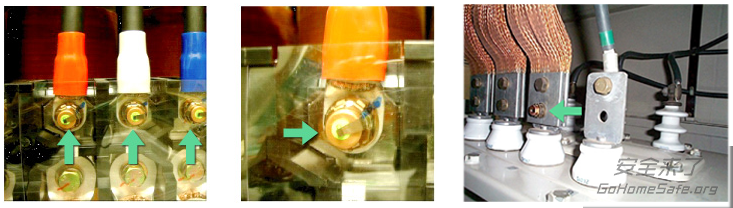

热感单元,可以直接安装在电源配线的紧固螺丝表面等容易发热的位置▼

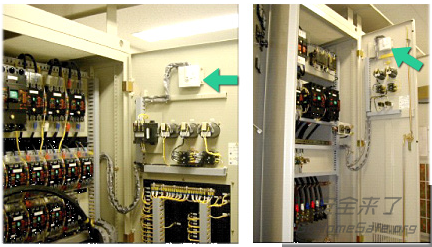

气味报警器,则可以安装在配电盘门的内侧▼

采购咨询:点这里

相关资料

可以在此下载该产品的使用说明书:PDF
